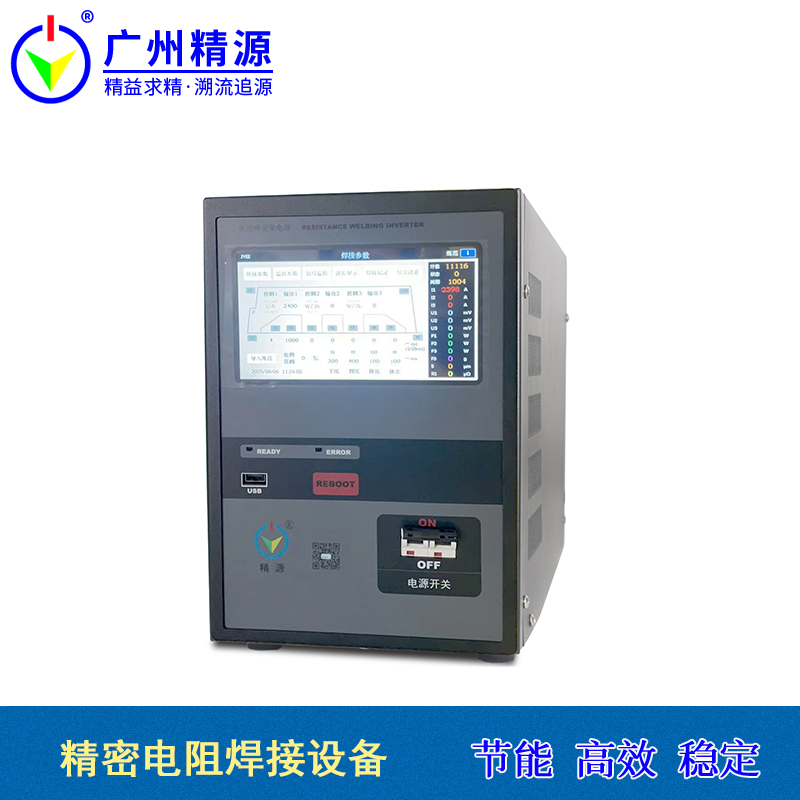

型号JYD－03HF高频触摸屏焊接电源，其技术参数表如下：

型号	JYD-03HF
输入电压(V)	220V
额定功率(VA)	10
最大输出电流(DCA)	3000
控制模式	W/I/U/P/混合位移
负载持续率(%)	10
逆变频率(kHz)	25
焊接循环时段	11
焊接脉冲数	3
电流缓升缓降控制	有
存储焊接规范数	64组
外形尺寸(mm)(L*B*H)	479*200*319
重量(kg)	22

1）直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对

有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。

2）由32 位高性能微控制器（MCU）控制，具有电流、电压、功率、电阻、压力、位移多监控与波形显示功能。

3）逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。

4）具有电流失常、监控值超限、波形包络监控、网压超限、过热等故障诊断与监控报警功能。

5）逆变桥电流失常自动关断，增强系统保护。

6）采用次级电流检测，相比初级电流检测更精准，且实际采样频率高达200kHz。

7）三段脉冲模式任意混搭设定，且带缓升缓降，时间宽范围设定，适用复杂焊接过程需要。

8）64组规范储存，可自动循环触发，且每组规范可设置20组步增阶梯，方便多种焊接品种使用。

9）7寸1024×600像素高清LCD电容触控显示屏，同时显示多种内容，操作与手机类似。

10）丰富的外部通讯功能：多种IO信号、串口RS485、网口TCP、U盘插口，便于自动化焊接使用。

11）U盘可用于：截屏保存为图片、拷贝焊接记录、在线升级程序。

12）有脉冲限停功能，可用来在前段脉冲进行电阻预检测识别工件是否接触良好，避免炸火。

13）有位移限停功能，可在位移达到上限时自动停止放电，需额外配备光栅传感器。

14）有压力检测及压力触发焊接功能，需额外配备压力传感器。且具备模拟量输出可用于控制比例阀。

15）系统响应速度快，焊接控制、485和TCP外部通讯响应、波形及数据显示可同步进行。

16）有管理员密码功能，避免有人随意修改参数。

17）具有时间功能，焊接记录可回溯具体时间点至秒。
