JYR  系列热压焊机

JYR Series Reflow Soldering Machine

A、焊接原理

电源通过输出电流加热电极和工件，电极传热给工件，工件达到一定的温度时预置于焊接位置的焊锡 熔化，熔化后的焊锡通过毛细作用流入焊接接缝中，与镀层发生扩散与互相溶化，冷确后形成牢固的接头。 这里，加热方式、加热过程、焊接温度、保温时间、焊料与助焊剂等是影响焊接质量的重要因素。
考虑到整个焊接过程方便、稳定可靠，推荐采用带温度控制的热压焊加热电源。加热曲线如图 1 所示。

图 1 加热曲线图

图中加热的过程包括预升温、预热温度保持 (t1－t2 )，焊接升温、焊接温度保持和冷却等阶段。可以 通过调节温度的上升速度 V1 、V2 来保证工件的加热速度符合焊接加热规律需求，同时设置 t1－t2 、t3－t4 的时间间隔来调节预热阶段和焊接阶段的保温时间、保证加热均匀、接头形成稳定一致，随后冷却使焊料 凝固，达到最佳的焊接效果。

B、主要构成：

① 电源
采用热压焊类型的直流输出的逆变电源。逆变频率4kHz。电源基本参数 (JYR－02L) 如下：
额定功率：6kVA
负载持续率：20％
各阶段温度控制范围：50－600℃
预热时间：0.1-10s
焊接保温时间：0.1-10s
升温速度：20－200℃/s
② 电极 (带热电偶测量)
电极材料拟用陶瓷材料或石墨。电极形状尺寸依据工件设计。热电偶设在电极前端靠工件的部位。

C、具备性能特点：

① 电源响应快，温度曲线平稳
逆变电源时间调节分辨率可达 0.25ms (4kHz 逆变频率) ，相对工频交流电源的 20ms (50Hz)，反馈控 制周期大大缩短，可以将温度控制得更加平稳、准确。直流输出也使得热效率提高，温度波动小。
② 零件温升的影响小，焊接质量好.
升温、保温分阶段精确控制，确保工件热平衡，避免工件过热，抑制对元器件的影响，同时也保证焊 接质量稳定可靠。
③ 温度显示功能
焊接温度面板实时显示。考虑到热电偶检测温度与焊接节点温度存在偏差，该系统提供温度校准功能， 确保实时显示较准确的焊接接头处的温度。
④ 电极保护
针对目前所使用电极易氧化，需经常维修的状况，该方案所提供的电源有利于克服目前方法易产生过 热而损伤电极的缺点，减少电极维护次数，同时也延长了电极的使用寿命。

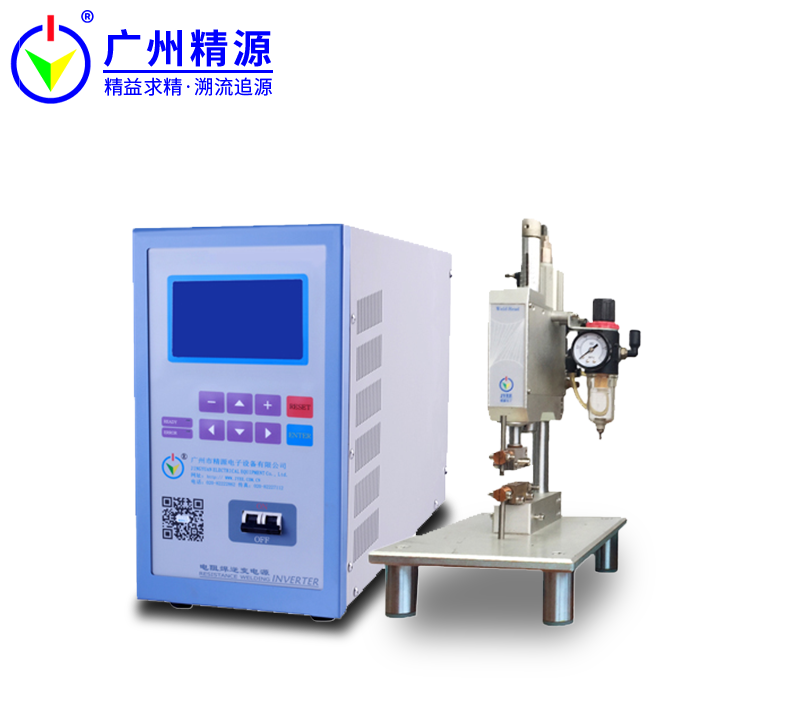

设备展示：
